Sửa Tivi Samsung Có Tiếng Không Hình: Kiểm Tra Bo T-Con & Xử Lý Chập Panel

Sự cố tivi Samsung có tiếng nói bình thường nhưng không có hình ảnh, màn hình có hiện tượng phát sáng mờ màu xanh đen hoặc xám tro nhưng hoàn toàn không có chữ, không có logo hay hình ảnh là triệu chứng đặc trưng của hư hỏng khối xử lý hình ảnh T-Con hoặc hiện tượng chập mạch kính Panel.

Dưới đây là cẩm nang phân tích chuyên sâu về mặt kỹ thuật phần cứng được thực hiện bởi đội ngũ kỹ sư điện tử của Công ty TNHH TMDV Quân Tín Phát.

1. Bảng Khảo Sát Các Điểm Đo Điện Áp Bo T-Con Tivi Samsung

2. 5 Bước Chẩn Đoán & Xử Lý Ban Đầu

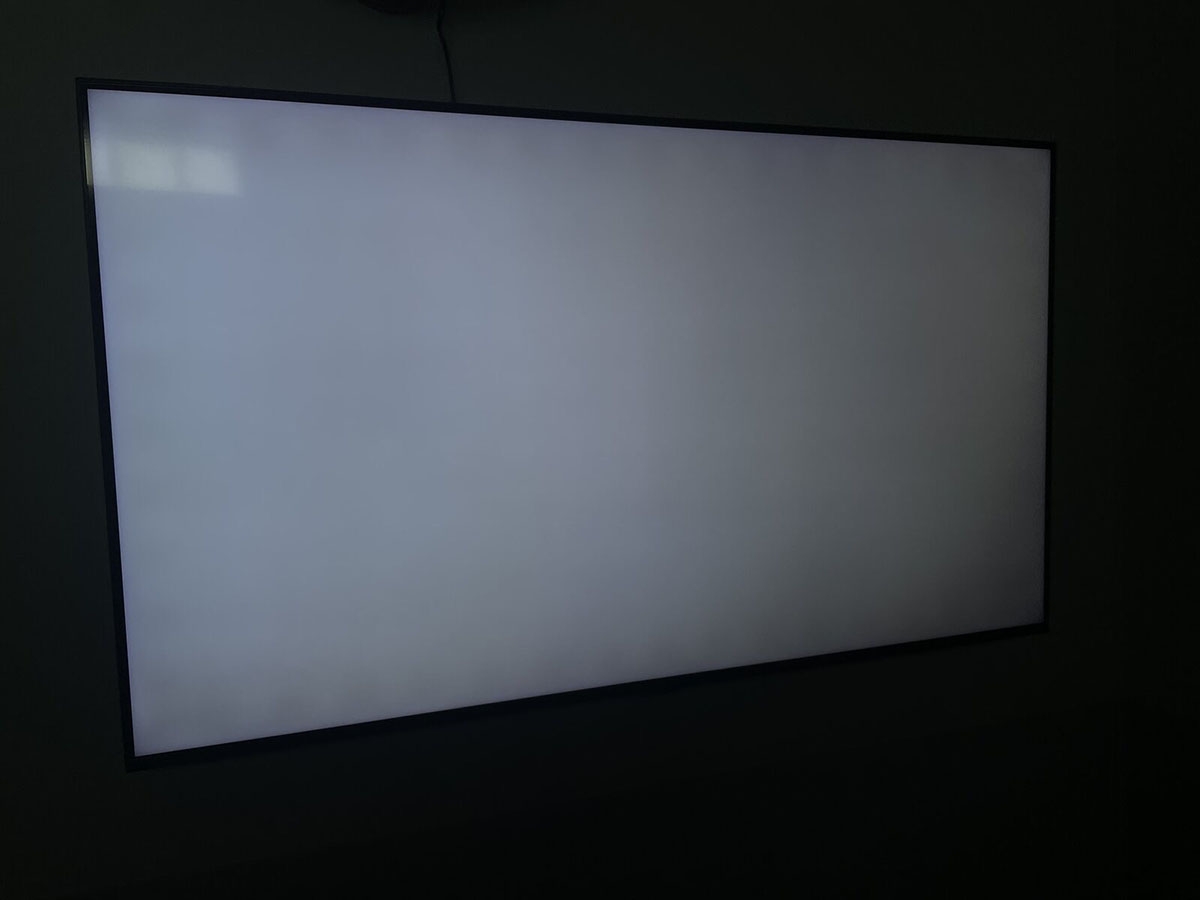

1. Quan sát ánh sáng nền trong phòng tối: Bật tivi trong phòng tối. Nếu thấy màn hình phát ra ánh sáng mờ màu xanh xám (màn hình có sáng nhưng không có nội dung) thì khẳng định 100% đèn LED nền vẫn hoạt động tốt, lỗi nằm ở bo T-Con hoặc Panel.
2. Vệ sinh cáp dẹt truyền tín hiệu LVDS: Rút điện tivi, dùng tuốc nơ vít tháo nắp lưng. Rút cáp bẹ kết nối giữa bo chính và bo T-Con. Dùng gôm tẩy chì hoặc cồn isopropyl chà sạch lớp oxy hóa ở các chân tiếp xúc mạ vàng rồi cắm lại thật chặt.
3. Phương pháp cách ly từng vế màn hình (T-Con Split Test): Bo T-Con nối với Panel bằng 2 sợi cáp bẹ dẹt (vế trái và vế phải):
   • Rút cáp bẹ vế phải ra, bật tivi lên: nếu nửa màn hình bên trái lên hình ảnh đẹp, chứng tỏ vế phải đang bị chập tải.
   • Ngược lại, cắm vế phải và rút vế trái: nếu nửa bên phải lên hình, chứng tỏ vế bên trái bị chập.
4. Phương pháp dán băng dính cách ly đường chập (Tape Method): Dùng một đoạn băng keo trong nhỏ (khoảng 5 - 10 chân kim) dán che các đường tín hiệu CKV trên sợi cáp bẹ của bên bị chập. Cắm lại cáp: tivi sẽ hết chập và hiển thị hình ảnh trở lại sắc nét.
5. Đo kiểm cầu chì dán SMD trên bo T-Con: Dùng đồng hồ VOM đo thông mạch cầu chì F1 (thường ghi chữ F hoặc P). Nếu cầu chì đứt, thay cầu chì mới cùng thông số ampe.

3. Khi Nào Cần Thợ Kỹ Thuật Quân Tín Phát?

Phương pháp dán băng keo cách ly hoặc đo điện áp vi mạch đòi hỏi kính lúp điện tử và tay nghề kỹ thuật cao. Nếu thao tác sai có thể làm chập nổ IC T-Con hoặc làm hỏng hoàn toàn màn hình. Hãy liên hệ dịch vụ kỹ thuật của Quân Tín Phát để được các kỹ sư xử lý chuẩn xác bằng máy móc chuyên dụng ngay tại nhà.
