Máy Giặt Samsung Inverter Không Quay Lồng: Cách Đo IC Công Suất & Motor BLDC

Q: Lỗi 3E trên máy giặt Samsung có phải do hỏng mô tơ không?

Mã lỗi 3E chỉ ra sự cố ở khối truyền động: cảm biến Hall Sensor hỏng, IC công suất IPM bo mạch mất pha hoặc cuộn dây motor BLDC bị chập đứt.

Q: Dùng tay vần lồng giặt thấy nặng và có tiếng rột rột là bị làm sao?

Do vỡ ổ bi bạc đạn hoặc gãy chảng ba làm lồng inox cọ sát vào thùng nhựa kẹt cứng cơ khí, khiến động cơ không thể quay và máy báo lỗi 3E.

Chuyên mục: Hướng Dẫn Kỹ Thuật Máy Giặt Inverter | Cập nhật kỹ thuật: Tháng 10/2026 | Tác giả: Đội ngũ Kỹ thuật viên Điện Lạnh Quân Tín Phát

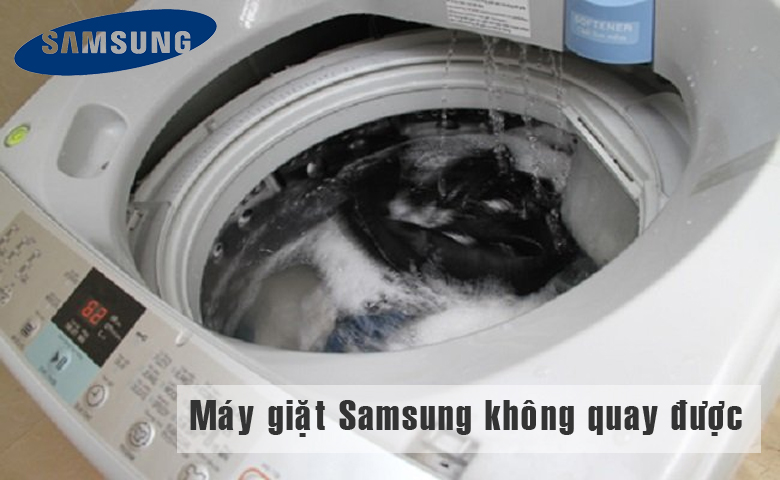

Tóm tắt lỗi: Khi máy giặt Samsung Inverter đã hoàn thành việc lấy nước đến mức cài đặt, chu trình giặt bắt đầu nhưng lồng giặt hoàn toàn đứng yên, hoặc chỉ khẽ nhúc nhích giật nhẹ 1-2 lần rồi dừng hẳn. Sau khoảng 1-2 phút thử khởi động không thành công, máy phát tiếng còi báo động và màn hình hiện mã lỗi 3E, 3C, 3E1, 3E2.

1. Cơ Chế Truyền Động Inverter Động Cơ BLDC 3 Pha

Động cơ máy giặt Samsung Digital Inverter sử dụng động cơ không chổi than 3 pha (Brushless DC Motor - BLDC). Bo mạch điều khiển Inverter biến đổi nguồn điện 300VDC thành dòng điện xoay chiều 3 pha biến tần U - V - W thông qua cụm vi mạch công suất thông minh (IPM). Vị trí góc quay của rotor nam châm vĩnh cửu được giám sát chặt chẽ bởi bộ cảm biến Hall Sensor gắn sau đuôi động cơ.

2. 4 Nguyên Nhân Gây Hiện Tượng Không Quay Lồng & Lỗi 3E

Nguyên nhân	Phân tích kỹ thuật	Biểu hiện nhận biết	Phương án sửa
Kẹt cơ khí lồng giặt (Vật lạ)	Tất, khăn nhỏ hoặc que sắt áo lót lọt qua khe giữa lồng inox và thùng nhựa, kẹt cứng lồng giặt làm mô tơ bị quá tải.	Dùng tay quay lồng inox thấy kẹt cứng ngắc hoặc rất nặng nề không xoay tròn được.	Tháo gỡ dị vật kẹt
Hỏng cảm biến Hall Sensor (Cảm biến điều tốc)	Cảm biến từ tính Hall không gửi được tín hiệu xung vuông đếm vòng quay về vi điều khiển, bo mạch tự động ngắt lệnh kích động cơ.	Lồng giặt đảo nhẹ 1 vòng rồi dừng khựng lại ngay lập tức, màn hình chớp mã lỗi 3E.	Thay cảm biến Hall chính hãng
Cháy nổ IC công suất biến tần (IPM)	Một trong 6 transistor IGBT bên trong module IPM bị đánh thủng dẫn đến mất 1 pha U, V hoặc W cấp ra động cơ.	Động cơ gầm rít gừ gừ rung giật tại chỗ nhưng không thể quay vòng tròn.	Sửa bo thay IC công suất IPM
Đứt cuộn dây Stator động cơ BLDC	Cuộn dây đồng trên mâm Stator bị ẩm mốc rỉ sét ăn mòn đứt mạch ngầm hoặc om chập vòng dây.	Đo điện trở giữa 3 cọc tiếp điểm U-V, V-W, W-U thấy giá trị điện trở bị lệch không đều.	Thay mâm Stator động cơ

3. Hướng Dẫn Kỹ Thuật Đo Động Cơ 3 Pha BLDC

Quy trình kiểm tra cuộn dây động cơ bằng đồng hồ VOM:

Bước 1: Rút phích cắm điện, tháo nắp lưng sau máy giặt tiếp cận cụm mô tơ trực tiếp (Direct Drive) hoặc mô tơ có chổi than/Inverter gián tiếp.
Bước 2: Rút giắc cắm 3 chân pha (thường gồm 3 dây Đỏ - Xanh - Trắng hoặc Đỏ - Vàng - Xanh dương).
Bước 3: Đặt đồng hồ VOM ở thang đo điện trở Ohm (x1Ω). Đo lần lượt từng cặp chân:
- Đo chân U - V
- Đo chân V - W
- Đo chân W - U
Đánh giá kết quả: Giá trị điện trở của cả 3 cặp chân bắt buộc phải bằng nhau tuyệt đối (dao động từ 8Ω đến 15Ω tùy model). Nếu 1 trong 3 cặp báo vô cực (đứt cuộn) hoặc lệch điện trở quá 2Ω thì động cơ đã hỏng cuộn dây.

4. Bảng Giá Sửa Chữa Động Cơ & Bo Mạch Inverter - Quân Tín Phát

Công ty TNHH TMDV Quân Tín Phát chuyên sửa chữa chuyên sâu phần cứng Inverter máy giặt Samsung tại TP.HCM:

Vệ sinh gắp dị vật kẹt lồng, bảo dưỡng cơ khí: 250.000 – 350.000 đ
Thay thế cảm biến Hall Sensor động cơ chính hãng: 550.000 – 750.000 đ (Bảo hành 12 tháng)
Thay mâm cuộn dây Stator động cơ Inverter 3 pha: 950.000 – 1.350.000 đ (Bảo hành 12 tháng)
Sửa bo mạch công suất biến tần thay IC công suất IPM: 750.000 – 1.050.000 đ (Bảo hành 6 - 12 tháng)

5. Câu Hỏi Thường Gặp (FAQ)

Hỏi: Lỗi 3E trên máy giặt Samsung có phải do hỏng mô tơ không?
Trả lời: Mã lỗi 3E (hoặc 3C) là mã lỗi thuộc hệ thống truyền động động cơ (Motor Driving Error). Nó bao gồm 3 khả năng: hỏng cảm biến Hall Sensor đếm vòng quay (chiếm 60%), hỏng IC công suất IPM trên bo mạch không cấp điện 3 pha cho mô tơ (chiếm 30%) và cháy cuộn dây mô tơ (chiếm 10%). Cần dùng đồng hồ đo đạc để xác định chính xác linh kiện hư hỏng.

Hỏi: Dùng tay vần lồng giặt thấy nặng và có tiếng rột rột là bị làm sao?
Trả lời: Đó là biểu hiện ổ bi bạc đạn đáy trục đã bị vỡ hoặc chảng ba nhôm bị nứt gãy khiến lồng inox cọ sát trực tiếp vào thành nhựa thùng giặt. Khi cơ khí bị kẹt nặng, động cơ Inverter không thể quay nổi và bo mạch sẽ lập tức kích hoạt lỗi 3E để chống cháy cuộn dây.
